◆ 本儀表是用于中央空調的冷熱量計量。

◆ 本安裝使用手冊是以具備一定的流量計經驗知識為對象編寫的，使用時請仔細閱讀本手冊，在充分理解的基礎上，再進行安裝、操作、 和維護。錯誤的安裝和使用會導致儀表損壞或人身傷害。

◆ 我們保留在預先不通知的情況下，修訂本文檔的權力，對改進后的產品會有相應的安裝使用手冊或改進說明供大家參考。

◆ 嚴禁對產品進行任何拆卸、加工、改造或修理！

◆ 冷熱計量儀是非本安防爆產品，請不要在有可燃或爆炸性氣體的環境中使用。

◆ 產品保質期為到貨之日起的 18個月， 期內的質量缺陷由本公司免費修理。 超出質保期的維修為有償維修，在配置中央空調的樓宇中，如何對使用中央空調進行精準公平的計量，一直 是個難點。傳統的計量方式是按面積進行攤派，這種方法，無法體現多用多付 少用少付的公平原則，也沒有體現空調提供方所供空調的品質，  因此容易引發 供能方和使用方的矛盾，特別是沒有節能的制約后，會有濫用空調現象，使得 整幢樓宇的能耗明顯增加，空調機組超負荷運行。

因此，中央空調的計量需要一套科學、精準、公平也節能的計量方法，這個方法應該準確計量出每位用戶自身消耗的能量，從而依此進行結算。

所謂消耗的能量，是指用戶為其室溫達到并保持其自設的溫度，累積消耗的能耗。這個累積能耗， 包含了空調效果的品質， 也包含用戶的使用時間和使用量。 空調能量表就是滿足上述目標用于計量中央空調能耗的儀表，它通過 和空調管道流量計和溫度傳感器配合，測量出空調循環水的流量和進回水的溫度，通過采用密度法和焓差法等一系列運算， 從而精準顯示出消耗的冷量(熱量) 。

冷熱能量表可以配接各種流量計，測量精度很高，測溫誤差可在 ±0.15°以內，測冷量(熱量)誤差 ±0.2%，完全擔負得起公平公正計量能量的職責。

冷熱能量表符合中華人民共和國城鎮建設行業標準 CJ128-2007。

1 .原理公式

冷熱能量表依據以下公式計算能量：

H=F 供  ×(h 供 -h 回)×0 .001

H：瞬時能量，單位：GJ/h

h 供、h 回 ：供水口、回水口的熱焓，單位：KJ/Kg

F 供 ：供水口的瞬時流量，單位：t/h

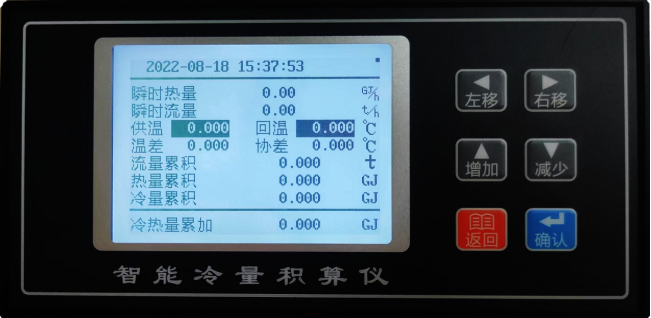

2. 豐富合理的顯示內容

◇產品是專門針對中央空調計量的特點來開發的，用戶可在現場實時觀測到

27 項數據

◇溫度顯示：5 位有效數字，瞬時能量：5 位有效數字，累積能量：  9 位整

數 +3 位小數

◇冷量和熱量有單獨累積顯示，也有合并累積顯示

◇所有顯示數據均可通信遠傳，并預留雙通信功能

◇可顯示循環水的流量、溫度、溫差、熱焓、壓力、密度均有對應顯示

◇可顯示循環水的流量、溫度、壓力通道的接入信號值

◇通信收發字節實時顯示

◇可查詢停電記錄，冷熱量和流量的日報、月報

3 .廣泛的通用性

◇所有差壓式流量計：各類標準、非標準節流件、V 錐、平衡流量計等。

◇所有線性電流信號流量計：電流渦街、旋進、電磁、超聲等。

◇各類脈沖信號流量計：渦街、渦輪。

4. 完善的運算功能

◇采用自動補償密度，精準測量進水和回水的質量流量

5 .實用的管理功能

◇二組密碼，防止舞弊

◇可設定協議溫差，在此范圍內不作計量

◇可對循環水的瞬時流量設定協議下限和協議上限

◇可調整循環水的零點漂移

◇雙供電接口，既能接收 AC220v 也能接收 DC24v

◇記錄最近 20 次儀表掉市電發生的日期和時間，總掉電次數及總掉電時間

◇自動生成進水回水熱量差和進水流量的日報、月報

◇質量流量單位t,體積流量單位m3，可供用戶任意選擇；

◇熱量單位GJ和Kwh可切換選擇；

6. 標準的外型尺寸

冷熱能量表外型尺寸為 80(長)×160(寬)×100 mm(深)
